Opis
Četvoropolni distributivni blokovi 80A do 100A
Distributivni blokovi 80A do 100A, 4 pola. U ponudi postoje tri bloka različitih dimenzija i broja izlaza.
Na svakoj šifri i oznaci proizvoda nalazi se veza ka tehničkom listu samog proizvoda.
Specifikacija
| Oznaka proizvoda | TD-80-100A | TD-80-100AL | TD-80-100ALL |
| Šifra proizvoda | 563920 | 563930 | 563940 |
| Maksimalna struja | 100 A | ||
| (Icw) 1s | 4.5 kA | ||
| (Ipk) | 20 kA | ||
| Maksimalni radni napon (Ui) | 500 V | ||
| Broj ulaza | 1 | 2 | |
| Za prečnike žice bez hilzne | 10 – 25 mm² | ||
| Za prečnike žice sa hilznom | 10 – 25 mm² | ||
| Broj izlaza | 6 | 9 | 13 |
| Za prečnike žice bez hilzne | (3) 1,5 – 4 mm² (3) 2,5 – 6 mm² |
(4) 1,5 – 4 mm² (5) 2,5 – 6 mm² |
(6) 1,5 – 4 mm² (7) 2,5 – 6 mm² |
| Za prečnike žice sa hilznom | (3) 0,75 – 4 mm² (3) 1,5 – 6 mm² |
(4) 0,75 – 4 mm² (5) 1,5 – 6 mm² |
(6) 0,75 – 4 mm² (7) 1,5 – 6 mm² |
| Dubina (D) | 50 mm | ||
| Visina (H) | 90 mm | ||

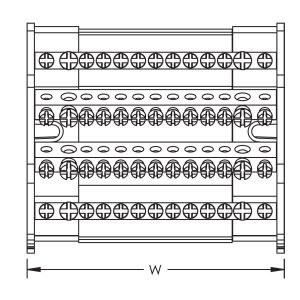

| Širina(W) | 64 mm | 100 mm | 130 mm |
| Pojedinačna težina | 0.21 kg | 0.31 kg | 0.40 kg |
| Procena zapaljivosti | UL® 94V-0 | ||
| U skladu sa | IEC® 60947-7-1 | ||
| Sertifikati | CE, ERIFLEX TD EAC EN 45545 RoHS |
||
