Opis

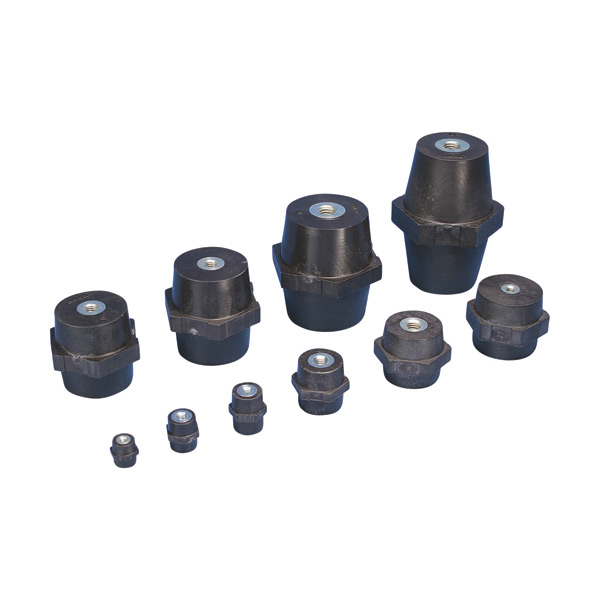

ERIFLEX IZOLATORI
Niskonaponski izolatori, metrički navoj

Karakteristike

Bez halogena
Velika otpornost na struju curenja
Velika stabilnost električnih i mehaničkih parametara
Armirano stakloplastikom
UL® Prepoznat u E125470 i procenjen na dielektričnu izdržljivost od 1500 VAC / DC
RoHS usklađen

Specifikacija

Specifikacije
Materijal: čelik; Poliamid ojačan staklenim vlaknima
Završna obrada: galvanizovano
Radna temperatura: -40 do 130 ° C
Ocena zapaljivosti: UL® 94V-0
U skladu sa: IEC® 60695-2-11 (Test žarne žice 960 ° C)
Dielektrična čvrstoća, UL: 1500 VAC / DC

U produžetku se nalazi tabela sa kompletnom ponudom izolatora. Na svakoj oznaci proizvoda nalazi se veza ka sajtu erico.com gde mozete videti sve karakteristike tog proizvoda i gde možete preuzeti njegov tehnički list.

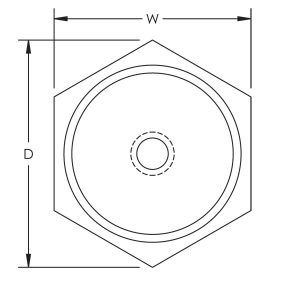

Oznaka proizvoda	Šifra proizvoda	Visina H	Širina W	Dubina D	Veličina navoja TS	Dubina navoja TD	Prečnika Ø	Statičko opterećenje 1F1	Statičko opterećenje 2F2
ISOTP20M4	548410	20 mm	17 mm	20 mm	M4	4.0 mm	15 mm	1,500 N	1,000 N
ISOTP20M6	548420	20 mm	17 mm	20 mm	M6	6.0 mm	15 mm	1,500 N	1,000 N
ISOTP25M5	548700	25 mm	19 mm	20 mm	M5	6.0 mm	18 mm	3,000 N	1,600 N
ISOTP25M6	548430	25 mm	19 mm	20 mm	M6	6.0 mm	18 mm	3,000 N	1,600 N
ISOTP30M6	548440	30 mm	30 mm	34 mm	M6	8.0 mm	26 mm	6,000 N	3,000 N
ISOTP30M8	548450	30 mm	30 mm	34 mm	M8	8.0 mm	26 mm	6,000 N	3,000 N
ISOTP30M10	548451	30 mm	30 mm	34 mm	M10	8.0 mm	26 mm	6,000 N	3,000 N
ISOTP35M6L	548470	35 mm	41 mm	46 mm	M6	8.0 mm	34 mm	11,000 N	5,000 N
ISOTP35M8	548480	35 mm	41 mm	46 mm	M8	8.0 mm	34 mm	11,000 N	8,000 N
ISOTP35M10	548490	35 mm	41 mm	46 mm	M10	10.0 mm	34 mm	11,000 N	8,000 N
ISOTP40M6	548500	40 mm	46 mm	53 mm	M6	9.0 mm	40 mm	11,000 N	8,000 N
ISOTP40M8	548510	40 mm	46 mm	53 mm	M8	8.0 mm	40 mm	11,000 N	8,000 N
ISOTP40M10	548520	40 mm	46 mm	53 mm	M10	10.0 mm	40 mm	11,000 N	4,500 N
ISOTP40M12	548511	40 mm	46 mm	53 mm	M12	14.5 mm	40 mm	11,000 N	4,500 N
ISOTP45M6	548530	45 mm	41 mm	47 mm	M6	9.0 mm	34 mm	11,000 N	6,500 N
ISOTP45M8	548540	45 mm	41 mm	47 mm	M8	15.0 mm	34 mm	11,000 N	6,500 N
ISOTP45M8L	548550	45 mm	50 mm	57 mm	M8	15.0 mm	41 mm	18,000 N	10,000 N
ISOTP45M10	548560	45 mm	50 mm	57 mm	M10	10.0 mm	41 mm	18,000 N	7,000 N
ISOTP50M6	548570	50 mm	50 mm	57 mm	M6	9.0 mm	41 mm	20,000 N	7,000 N
ISOTP50M8	548580	50 mm	50 mm	57 mm	M8	15.0 mm	41 mm	20,000 N	10,000 N
ISOTP50M10	548590	50 mm	50 mm	57 mm	M10	10.0 mm	41 mm	20,000 N	10,000 N
ISOTP50M12	548581	50 mm	50 mm	57 mm	M12	14.5 mm	41 mm	20,000 N	10,000 N
ISOTP60M8	548600	60 mm	55 mm	63 mm	M8	15.0 mm	44 mm	22,000 N	10,000 N
ISOTP60M10	548610	60 mm	55 mm	63 mm	M10	10.0 mm	44 mm	22,000 N	10,000 N
ISOTP60M12	548601	60 mm	55 mm	63 mm	M12	14.5 mm	44 mm	22,000 N	10,000 N
ISOTP60M16	548602	60 mm	55 mm	63 mm	M16	20.0 mm	44 mm	22,000 N	10,000 N
ISOTP70M10	548609	70 mm	65 mm	75 mm	M10	10.0 mm	52 mm	22,000 N	10,000 N
ISOTP70M12	548620	70 mm	65 mm	75 mm	M12	20.0 mm	52 mm	25,000 N	16,000 N
ISOTP70M16	548630	70 mm	65 mm	75 mm	M16	20.0 mm	52 mm	25,000 N	16,000 N
ISOTP75M10	548629	75 mm	65 mm	75 mm	M10	10.0 mm	51 mm	22,000 N	10,000 N
ISOTP75M12	548640	75 mm	65 mm	75 mm	M12	20.0 mm	51 mm	30,000 N	16,000 N
ISOTP80M12	548660	80 mm	65 mm	75 mm	M12	20.0 mm	52 mm	30,000 N	16,000 N
ISOTP80M16	548670	80 mm	65 mm	75 mm	M16	20.0 mm	52 mm	30,000 N	16,000 N
ISOTP100M12	548680	100 mm	65 mm	75 mm	M12	20.0 mm	46 mm	30,000 N	10,000 N
ISOTP100M16	548690	100 mm	65 mm	75 mm	M16	20.0 mm	46 mm	30,000 N	15,000 N
