Opis

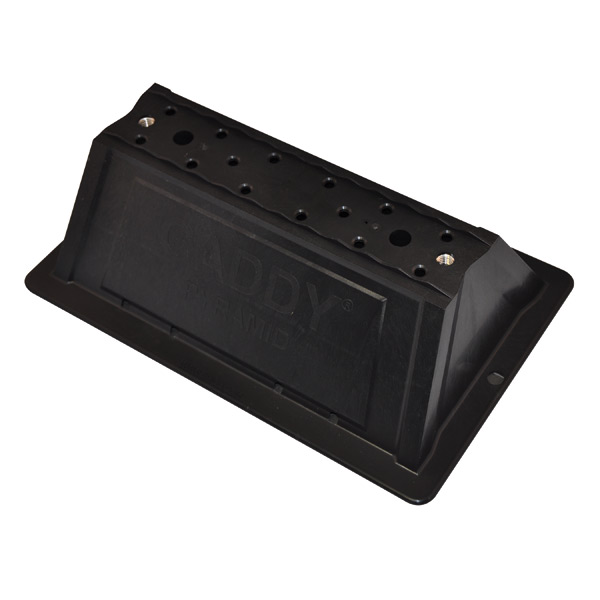

CADDY Pyramid krovni sistemi – univerzalni nosači
nVent CADDY Pyramid Universal Support
Karakteristike
Zatvorene matice od nerđajućeg čelika omogućavaju prilagođene metode pričvršćivanja na postolje, uključujući jednostavno pričvršćivanje potpornih nosača od nerđajućeg čelika, navojne šipke ili druge opreme specifične za projekat
Penasto dno nudi interfejs sa malim abrazijom za bolju zaštitu krovne membrane
Kompatibilan sa krovnim površinama, uključujući jednoslojne, bitumenske, metalne i sprejne pene
Omogućava superiornu raspodelu tereta, čak i kod različitih krovnih površina
Više veličina i količine opterećenja nude mogućnost prilagođavanja rešenja aplikaciji
Uključuje kvadratne rupe za izradu H-okvira sa 12 „(305 mm) poprečnom potporom (samo PBU16)
Baza je proizvedena od termoplastičnog materijala stabilizovanog UV
Specifikacije
Materijal: polietilen; Polipropilen; Nerđajući čelik 18-8 (EN 1.4305)
Temperatura: -45 do 65 ° C
Faktor sigurnosti statičkog opterećenja: 3: 1

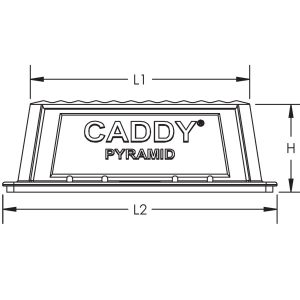

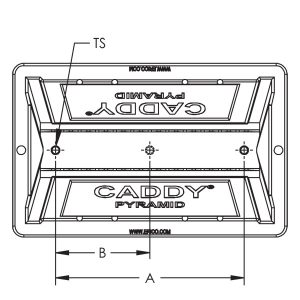

| Oznaka proizvoda | Šifra proizvoda | L1(mm) | L2(mm) | H(mm) | W(mm) | TS | Broj rupa | A(mm) | B(mm) | Površina(mm²) | F(N) |
| PBU6M | 360495 | 139.7 | 203.0 | 101.6 | 152 | M10 | 3 | 114.3 | 57.2 | 26,452 | 1,330 |
| PBU10M | 360496 | 254.0 | 317.5 | 101.6 | 203 | M10 | 2 | 218.4 | – | 59,355 | 4,450 |
| PBU16M | 360497 | 406.0 | 483.0 | 101.6 | 203 | M10 | 2 | 165.1 | – | 91,613 | 6,670 |
